Lampe

Une lampe avec des ledstripes à l'intérieur.

Vue d'ensemble

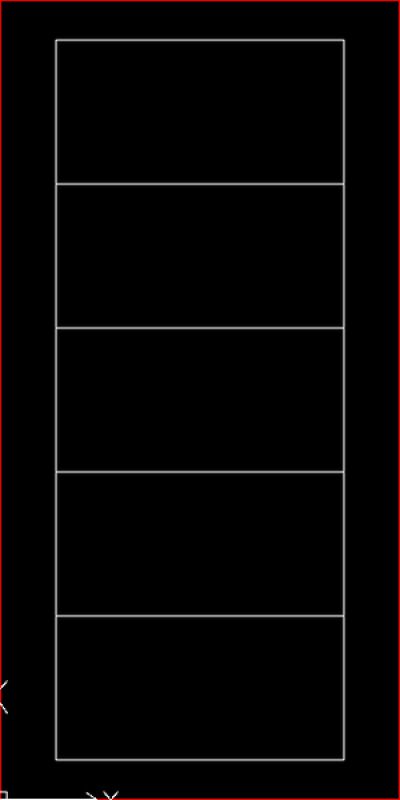

OK c'est pas lisible, mais cela devient si on affiche que certains layers avec votre outils CAO favori.

Tous les fichiers (dwg et dxf) sont à télécharger ICI.

Partie principale

Etage 1

Etage 2

Etage 3

Etage 4

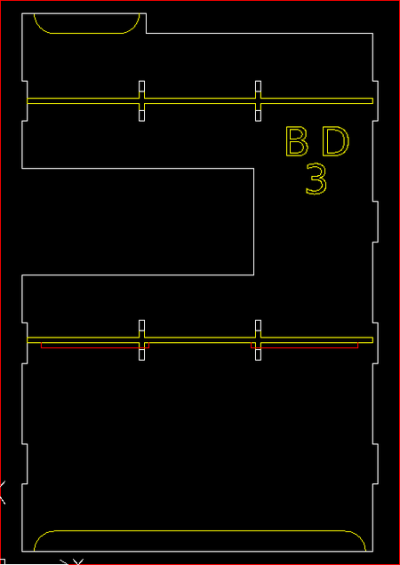

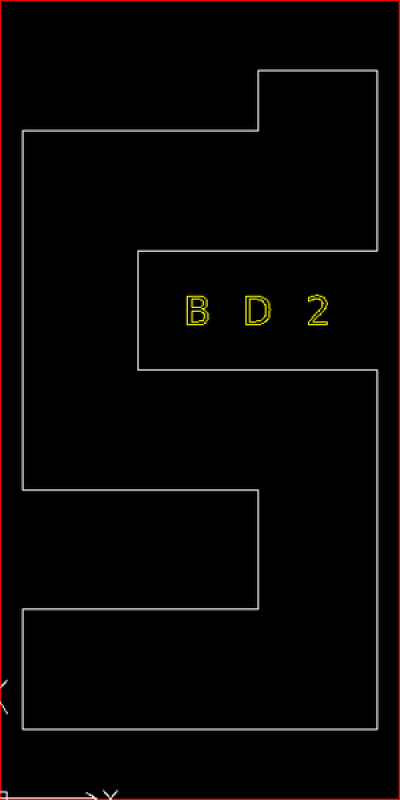

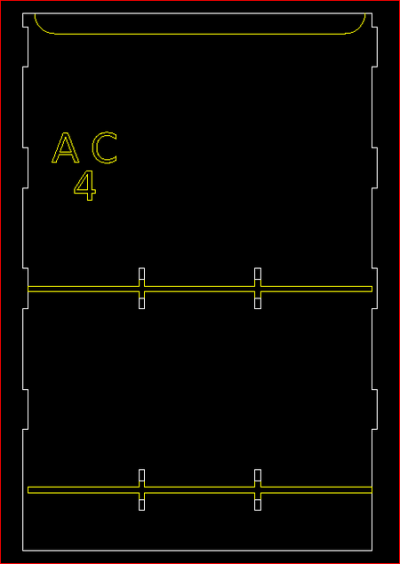

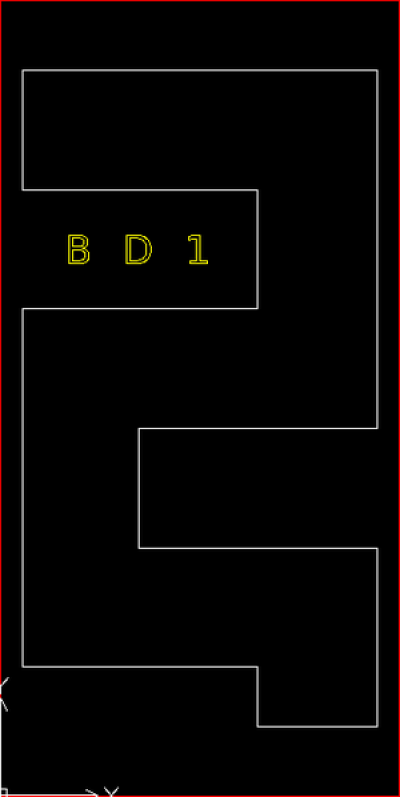

En jaune, ce sont les cadres intérieurs (pour garantir que cela reste bien carré et aligné). Les ovales jaunes permettent de coller les différentes parties entre elles.

Intérieur

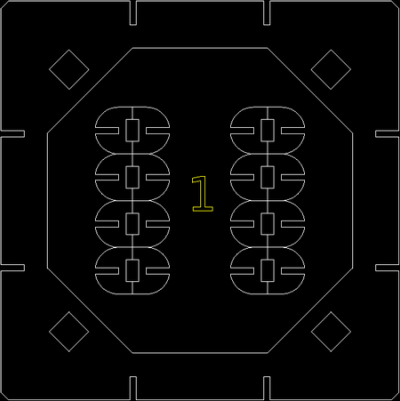

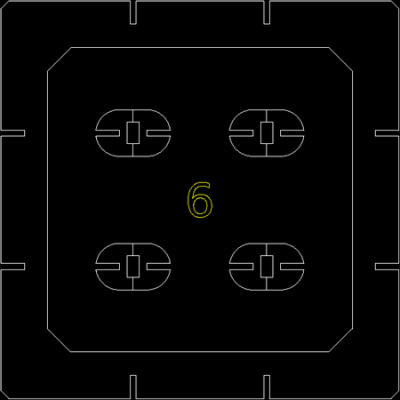

6x Intercalaires

1x Intercalaire / Support haut des leds

1x Intercalaire / Support bas des leds

Ouvertures

Type A	Type B

Bien que les deux dessins se ressemblent beaucoup, il y a bien 2 largeurs différentes !

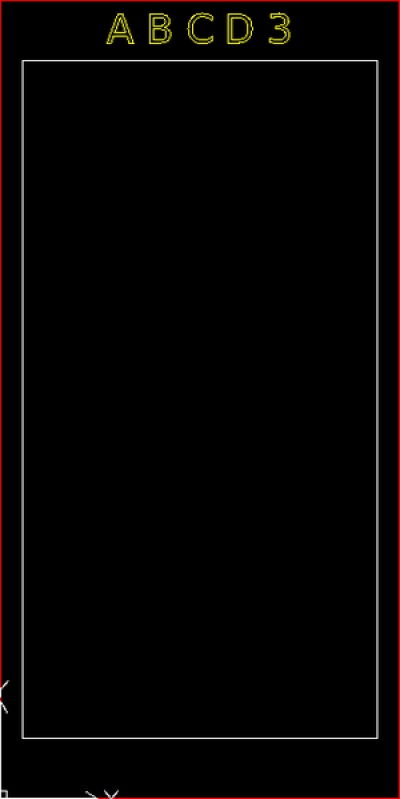

Couverture en liège

Etage 1

Etage 2

Etage 3

Socle

Liste du matériel

Qté	Matière	Dimensions	Description

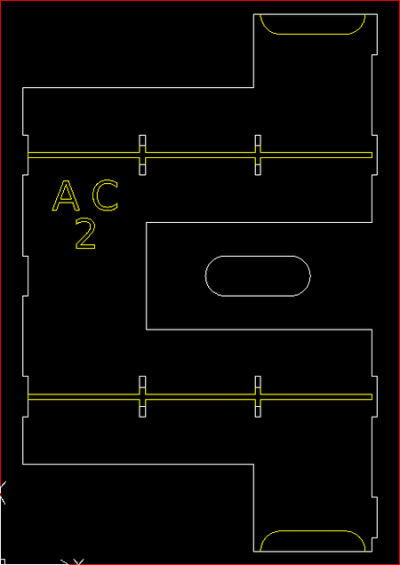

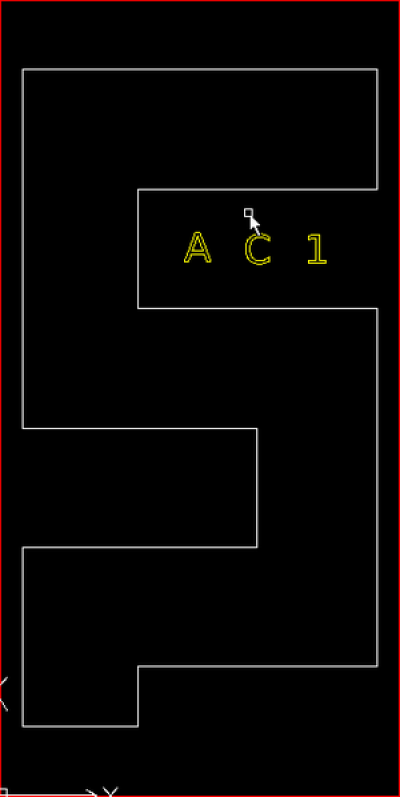

2	Bouleau 4mm	A3	Etage 1 parties A & C

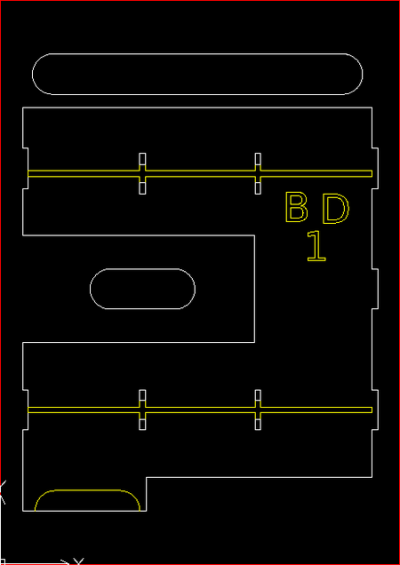

2	Bouleau 4mm	A3	Etage 1 parties B & D

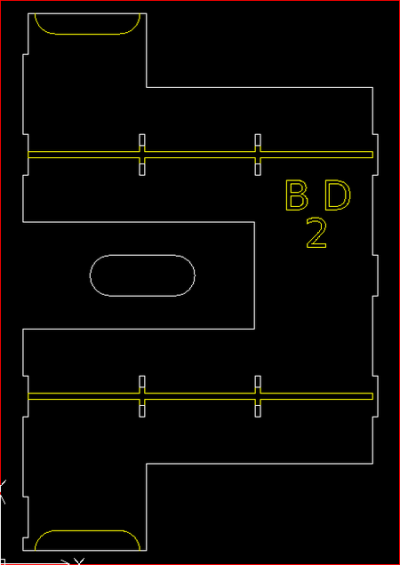

2	Bouleau 4mm	A3	Etage 2 parties A & C
2	Bouleau 4mm	A3	Etage 2 parties B & D

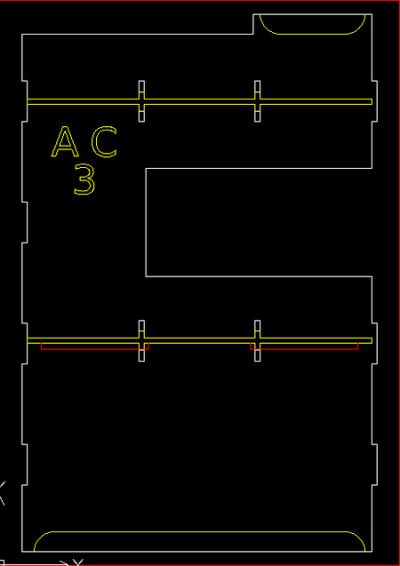

2	Bouleau 4mm	A3	Etage 3 parties A & C
2	Bouleau 4mm	A3	Etage 3 parties B & D
2	Bouleau 4mm	A3	Etage 4 parties A & C

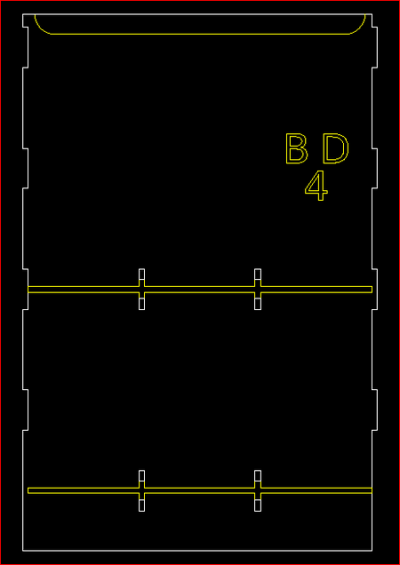

2	Bouleau 4mm	A3	Etage 4 parties B & D
2	Bouleau 4mm	A3	Socle partie A
2	Bouleau 4mm	A3	Socle partie B

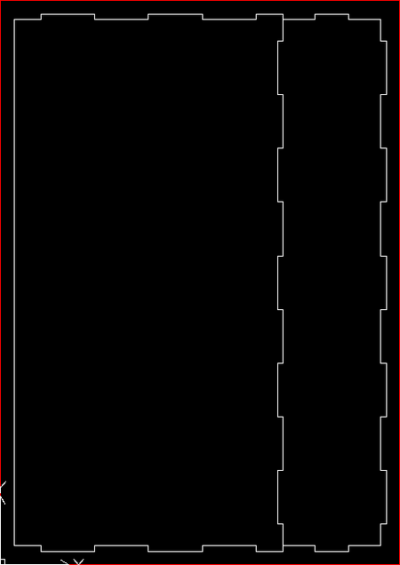

6	Bouleau 4mm	300 x 300	Interieur partie A
1	Bouleau 4mm	300 x 300	Interieur partie B
1	Bouleau 4mm	300 x 300	Interieur partie C
2	Liège 3mm	300 x 600	Etage 1 parties A & C
2	Liège 3mm	300 x 600	Etage 1 parties B & D
2	Liège 3mm	300 x 600	Etage 2 parties A & C
2	Liège 3mm	300 x 600	Etage 2 parties B & D
4	Liège 3mm	300 x 600	Etage 3 parties A, B, C & D
2	Plexy blanc mat 3mm	250 x 500	Ouvertures type A
2	Plexy blanc mat 3mm	250 x 500	Ouvertures type B
4	Carré 18x18mm	90 cm	Support leds
20	Bouleau 4mm	A3
8	Bouleau 4mm	300 x 300
12	Liège 3mm	300 x 600
4	Plexy blanc mat 3mm	250 x 500
4	Carré 18x18mm	90 cm

Soit 44 planches à découper

Découpe au laser

En blanc = Découpe
En jaune = Gravage
En rouge = Bord de la planche, ne pas découper

Pour faciliter le montage, identifier au feutre ou avec du scotch de carrossier les différentes pièces

Réglages

Matière	Type	Speed	Power	Action
Bouleau 4mm	Cut	30	70	Découpe
Bouleau 4mm	Cut			Marquage
Plexy 3mm	Cut			Découpe
Liège 3mm	Cut			Découpe
