A un niveau très pratique, un composant est un élément qui se “branche” dans l'environnement de développement. Il peut représenter une entité quelconque, qu'elle que soit sa complexité, allant d'une simple addition à l'interfaçage complexe d'un vaste système matériel et logiciel. En résumé, un composant correspond à ce qui peut être codé et qui obéit au cadre de développement de composants Delphi.

Les limites d'un “composant” sont celles de la programmation. Il n'est pas plus possible d'énumérer toutes les différentes sortes de composants qu'il est possible de créer, qu'il n'est possible de décrire tous les programmes que vous pouvez écrire à l'aide d'un langage déterminé.

Les composants sont les éléments de base d'une application Delphi. Bien que la plupart des composants représentent la partie visible d'une interface utilisateur, un composant peut aussi correspondre aux éléments non visibles d'un programme telles qu'une horloge ou une base de données.

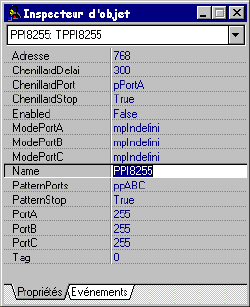

Voici les différentes propriétés et méthodes implémentées dans le composant PPI8255:

Le listing complet de ce composant (VCL8255.PAS) se trouve dans l'annexe 3. Il n'y a ici qu'une description des principales fonctions qui s'y trouvent.

Dans cette partie, on trouve la déclaration de notre composant PPI8255 et la procédure Register qui permet d'intégrer notre objet PPI8255 dans l'environnement de développement Delphi. |

Dans la déclaration de la classe TPPI8255, il y a tout d'abord toutes les déclarations des variables. Elles sont effectuées avant la déclaration des méthodes, car s'il y a un mélange entre les variables et les méthodes, Delphi refuse de compiler l'unité.

Dans la partie PRIVATE de la déclaration, on retrouve les variables utilisées dans ce composant (les différentes adresses du 8255, l'état de ses ports, etc…) ainsi que les méthodes utilisées pour modifier les valeurs de ces composants (SetPortA, SetCanWrite, etc…).

Dans la partie PUBLIC, il y a le CONSTRUCTEUR et le DESTRUCTEUR. Ils ne sont là que pour l'initialisation du composant, pour fixer les valeurs par défaut des différentes variables.

Et pour terminer, dans la partie PUBLISHED, tout ce qui est “visible” par l'utilisateur final, à savoir les propriétés qui indiquent quelle sont les méthodes à utiliser pour lire ou écrire dans une des variables du composant, les méthodes de ce composant (Chenillard et Pattern) ainsi que les événements OnError et OnChenillardBouge.

Dans cette partie se trouvent toutes les procédures et fonctions déclarées précédemment. Voici une brève description des plus importantes procédures et fonctions…

Il s'agit de l'initialisation du composant, soit tout d'abord l'appel du constructeur générique hérité TComponent dont notre classe est descendante.

Ensuite, on fixe le composant en lecture seule en mettant la variable FCanWrite à FALSE, puis on initialise les adresses des différents ports (avec la procédure SetAdresseBase).

Comme l'état des différents ports n'est pas connu, on affecte la valeur mpIndefini aux variables FModeDuPortA, FModeDuPortB et FModeDuPortC.

On fixe également la vitesse du chenillard (FDelaiChenillard := 300) et on indique qu'il est arrêté (FStopChenillard := TRUE).

Pour terminer, on initialise le test de pattern: Il est arrêté (FStopPattern := TRUE), et aucune erreur n'a encore été rencontrée (FNbErrPattern := 0, FNbOkPattern := 0 et FMsgErrPattern := '').

Dans le destructor, il n'y a que l'appel du destructor hérité: INHERITED Destroy.

Ces deux procédures d'accès aux ports ont été décrites au chapitre “Accès aux ports”.

Les procédures SetPortA, SetPortB et SetPortC permettent de configurer les ports en entrée ou en sortie. Cette configuration est effectuée par l'écriture d'un mot de contrôle à l'adresse de contrôle du 8255. La description de ce mot de contrôle a été effectuée au chapitre “Paramètres software”.

Ces fonctions et procédures permettent, via les procédures InPortB et OutPortB, de lire et d'écrire sur les différents ports du 8255. Les écritures sont possibles uniquement si la propriété Enabled (variable FCanWritre) est à TRUE.

Le but de cette procédure est de modifier l'état de la variable globale FStopChenillard.

Le port à utiliser par le chenillard est fixé par cette procédure.

Cette procédure fixe le temps qu'il faut attendre entre chaque changement d'état sur le port choisi pour le chenillard.

Cette procédure est le “coeur” du chenillard. La première opération effectuée est d'arrêter le test de pattern s'il est en cours d'exécution.

Le chenillard et le test de pattern ne peuvent être exécutés en même temps car ces deux méthodes accèdent sur les ports, le résultat serait fortement aléatoire…

Ensuite, il faut configurer l'état des ports: le port, qui a été choisi avec la procédure SetFPortChenillard, est mis en sortie et les deux autres en entrée.

Puis la variable globale FStopChenillard est mise à FALSE. La boucle principale de cette procédure s'arrêtera au moment ou cette variable sera remise à TRUE.

C'est justement dans cette boucle qu'un des bits du port choisi pour le chenillard est successivement mis à 1. On remarquera vers la fin de la boucle l'appel de la procédure Delay, afin d'effectuer une petite pause.

La ligne Application.ProcessMessages interrompt l'exécution de l'application afin que Windows puisse répondre aux événements. Ce qui permet par exemple, via un bouton de l'application utilisant le composant PPI8255, de mettre la variable FStopChenillard à TRUE via la propriété ChenillardStop, et donc d'arrêter le chenillard.

Après chaque écriture sur le port, l'événement OnChenillardBouge est déclenché. On pourra utiliser cet événement dans le programme appelant pour visualiser l'état actuel du port.

Cette procédure est similaire à TPPI8255.SetFPortChenillard, elle permet de choisir les ports à utiliser pour le test de pattern. Il y a trois possibilités: soit du port A vers les ports B et C (ppABC), ou du port B vers les ports A et C (ppBAC) ou encore du port C vers les ports A et B (ppCAB).

Si la procédure TPPI8255.SetFStopChenillard arrête le chenillard, celle-ci arrête le test de pattern.

Cette procédure effectue un test de transmission entre un port en émission et les deux autres en réception. La première chose a faire est d'arrêter le chenillard, car le test de pattern et le chenillard ne sont pas compatibles. Ensuite, les ports sont configurés en entrée ou en sortie, selon la valeur de la variable FPortsPattern.

Ensuite les variables FNbErrPattern, FNbOkPattern, FMsgErrPattern et NoPattern sont réinitialisées.

Puis une boucle est exécutée jusqu'à ce que la variable FStopPattern soit à TRUE. Dans cette boucle, on écrit sur un des ports, puis on lit sur les deux autres ports les valeurs lues.

Les trois valeurs doivent être identiques. Ci ce n'est pas le cas, la variable FMsgErrPattern contiendra une description de l'erreur rencontrée (il faut utiliser la propriété PatternMessage pour lire le contenu de ce message) et l'événement OnErrorPattern sera déclenché.

Après chaque passage dans la boucle la variable FNbErrPattern est incrémentée s'il y a eu une erreur lors du test ou FNbOkPattern s'il n'y en a pas eue.
