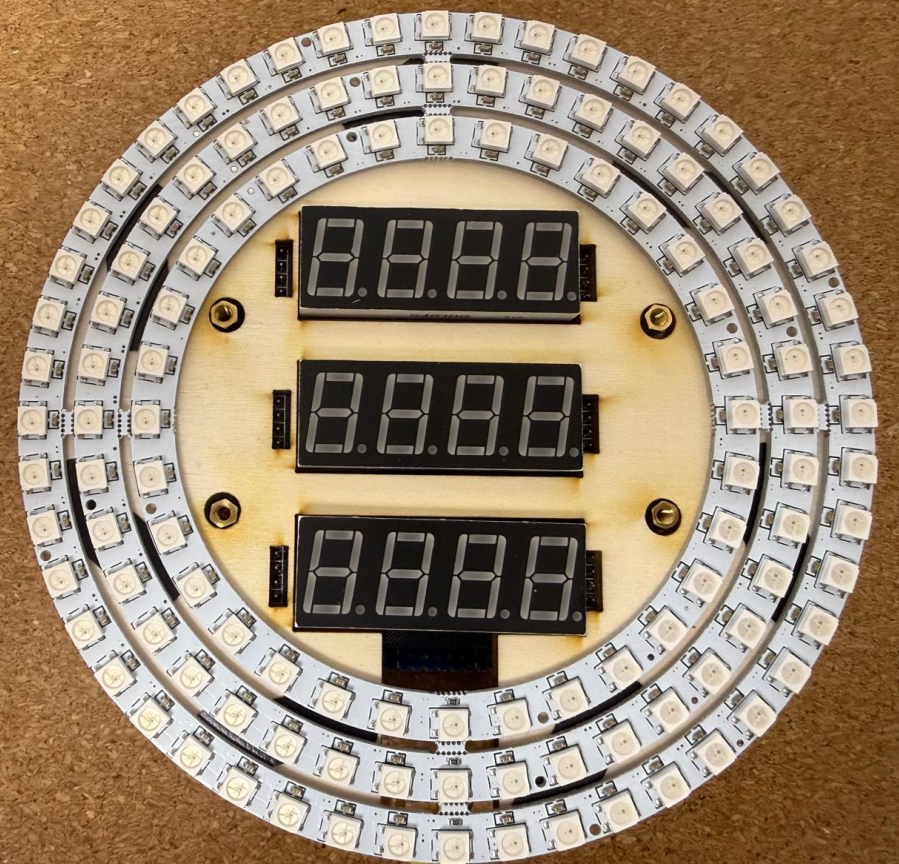

Affichage circulaire & Affichages Numériques

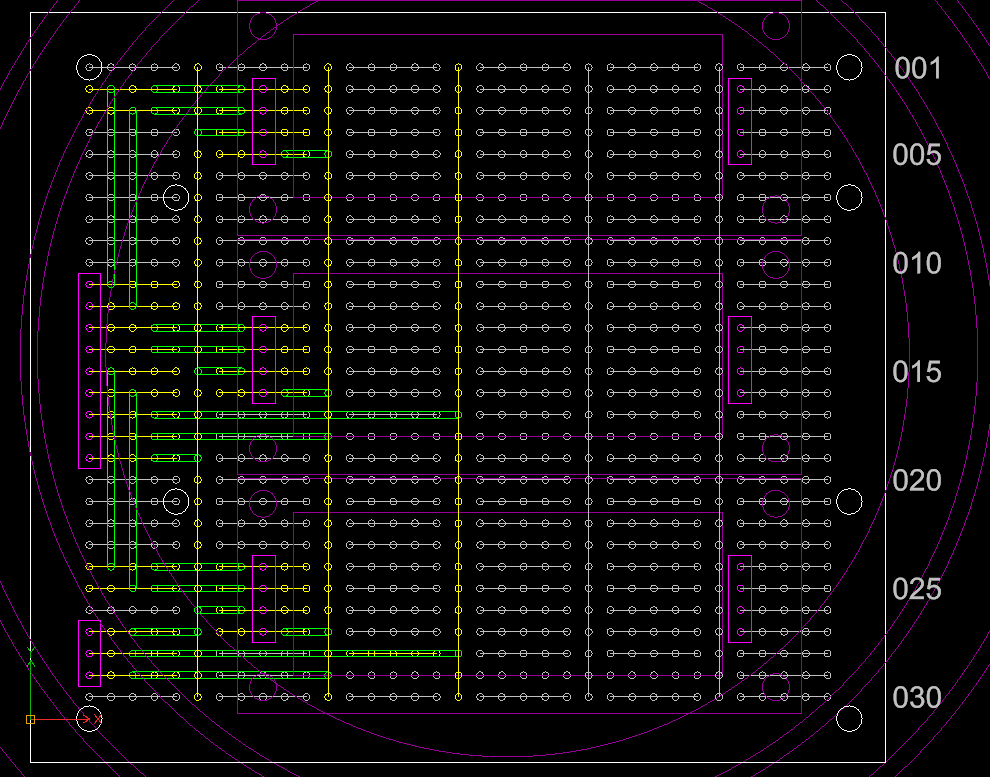

Ces différents affichages sont montés sur un veroboard. Voici le schéma d'implentation.

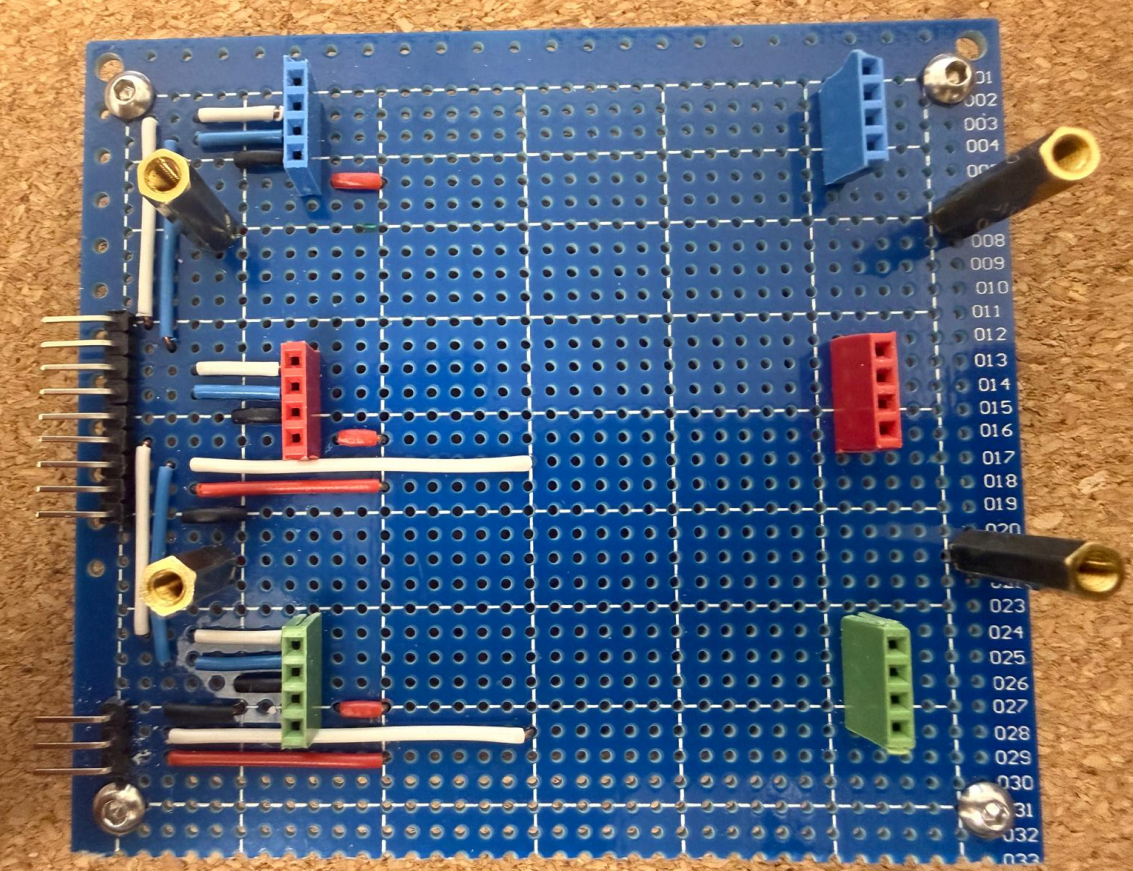

Les 4 trous extérieurs servent à fixer le veroboard au support final. Utiliser des entretoises de 10mm entre le support et le veroboard.

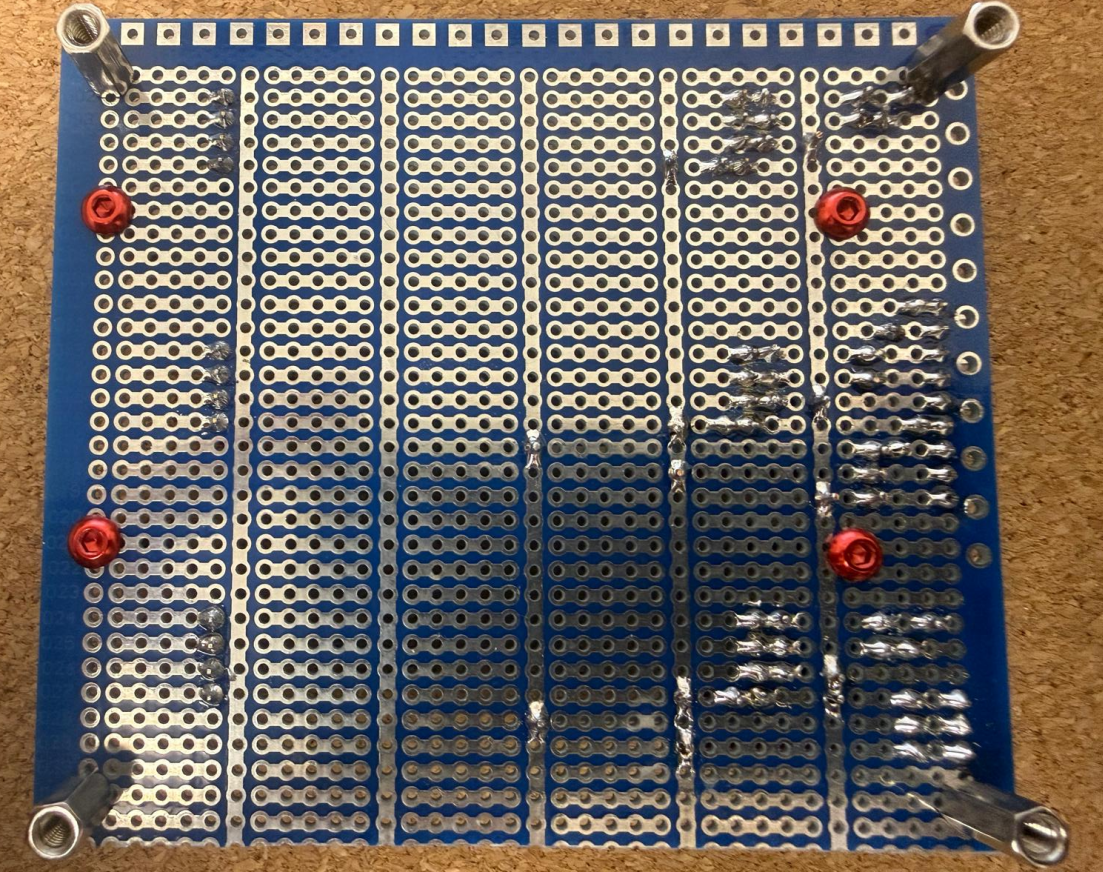

Les 2 trous intérieurs de droite sont très proche de la ligne GND, il faut prévoir de refaire la piste avec un fil pour que la piste ne soit pas interrompue.

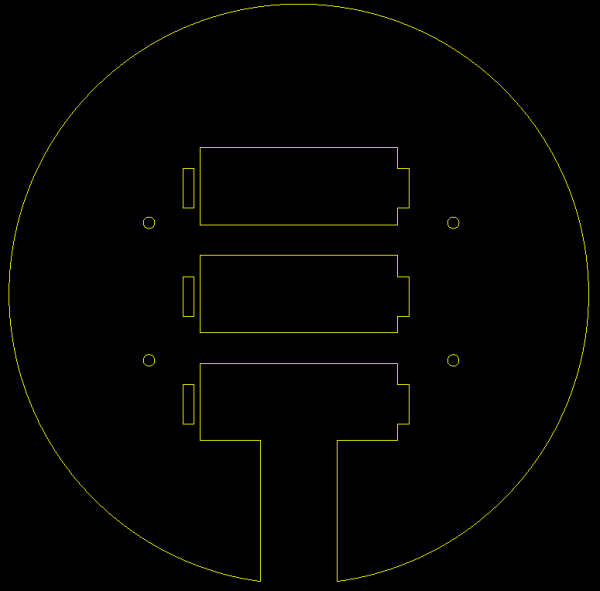

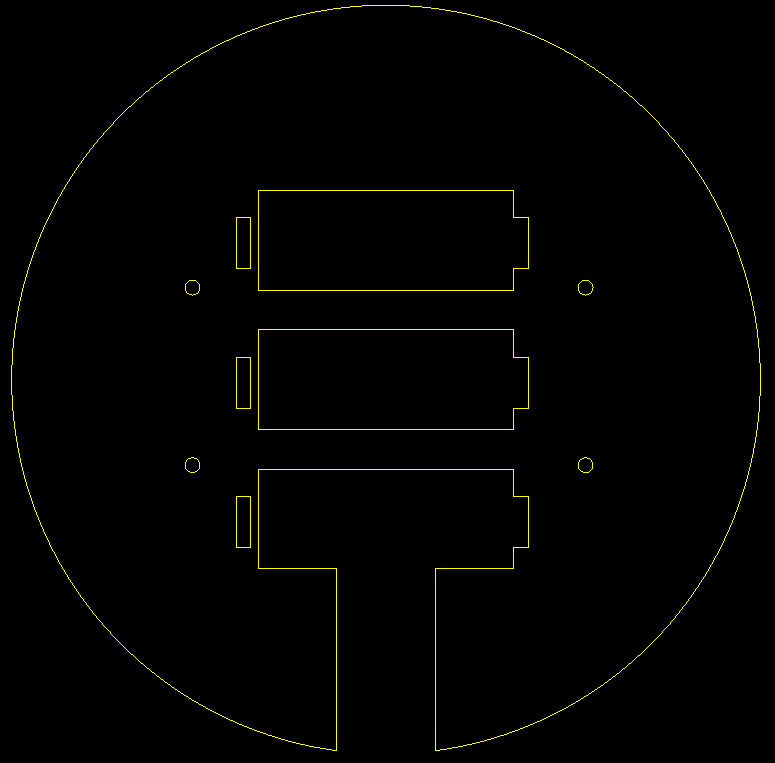

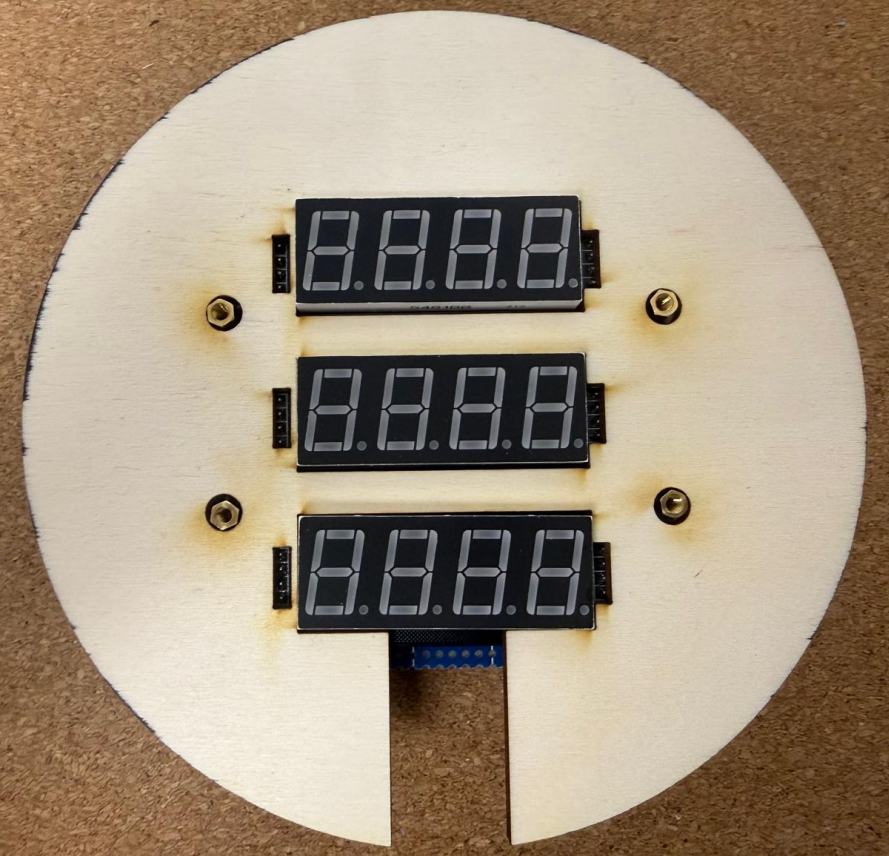

Sur les affichages numériques et sous l'affichage circulaire, il y a un intercalaire en bois de 4mm d'épais.

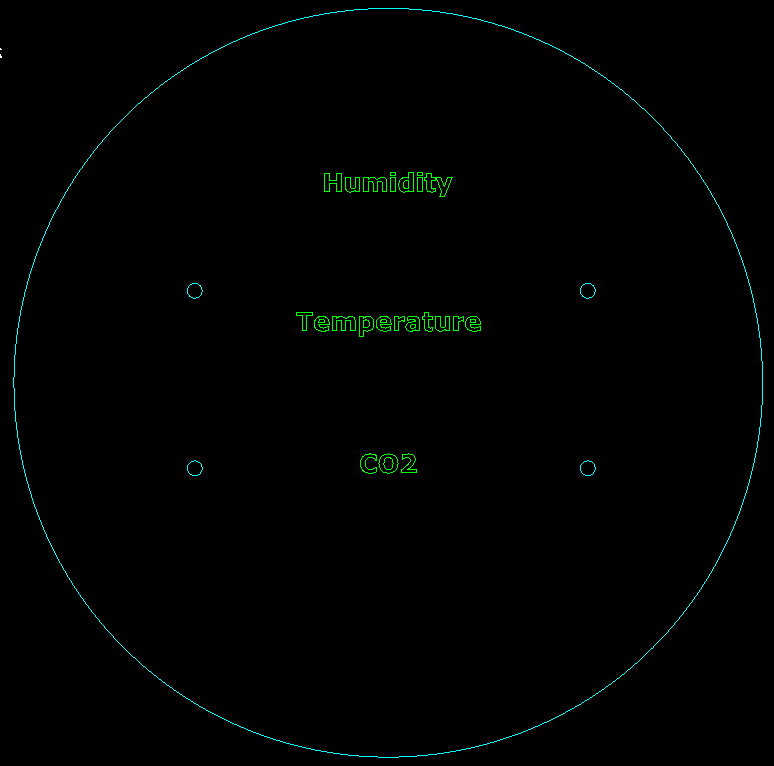

Et au dessus de tout ça une plaque en acrylique blanc mat afin de diffuser l'affichage

Les trous traversant permettent de rattacher les différentes couches au veroboard, pour que le tout ne tienne pas uniquement via les connecteurs (quelques vibrations et tout se casse la gueule).

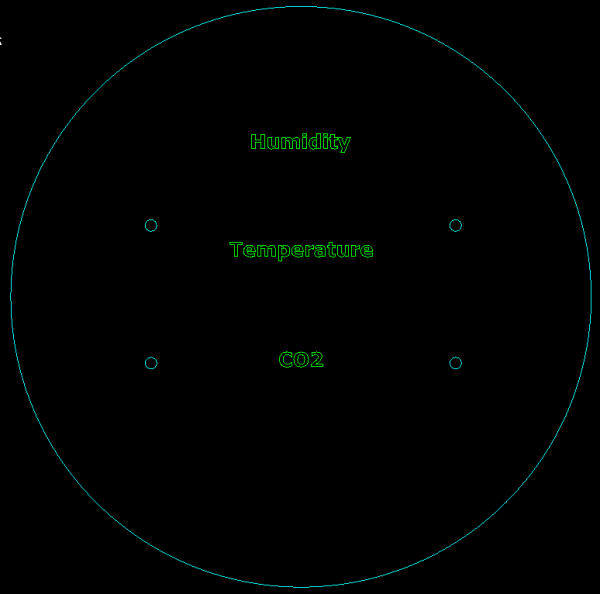

Les textes sont gravés et remplis avec du posca noir.

Voici les fichies DWG et DXF source: veroringdispl.zip
